放射性药物自动分装设备


设计介绍

目前医用放射性核素已广泛用于临床,但它的分装和稀释主要是靠人工完成,技术落后,分装精度低,缺少必要的防护,容易对相关人员造成放射性伤害。

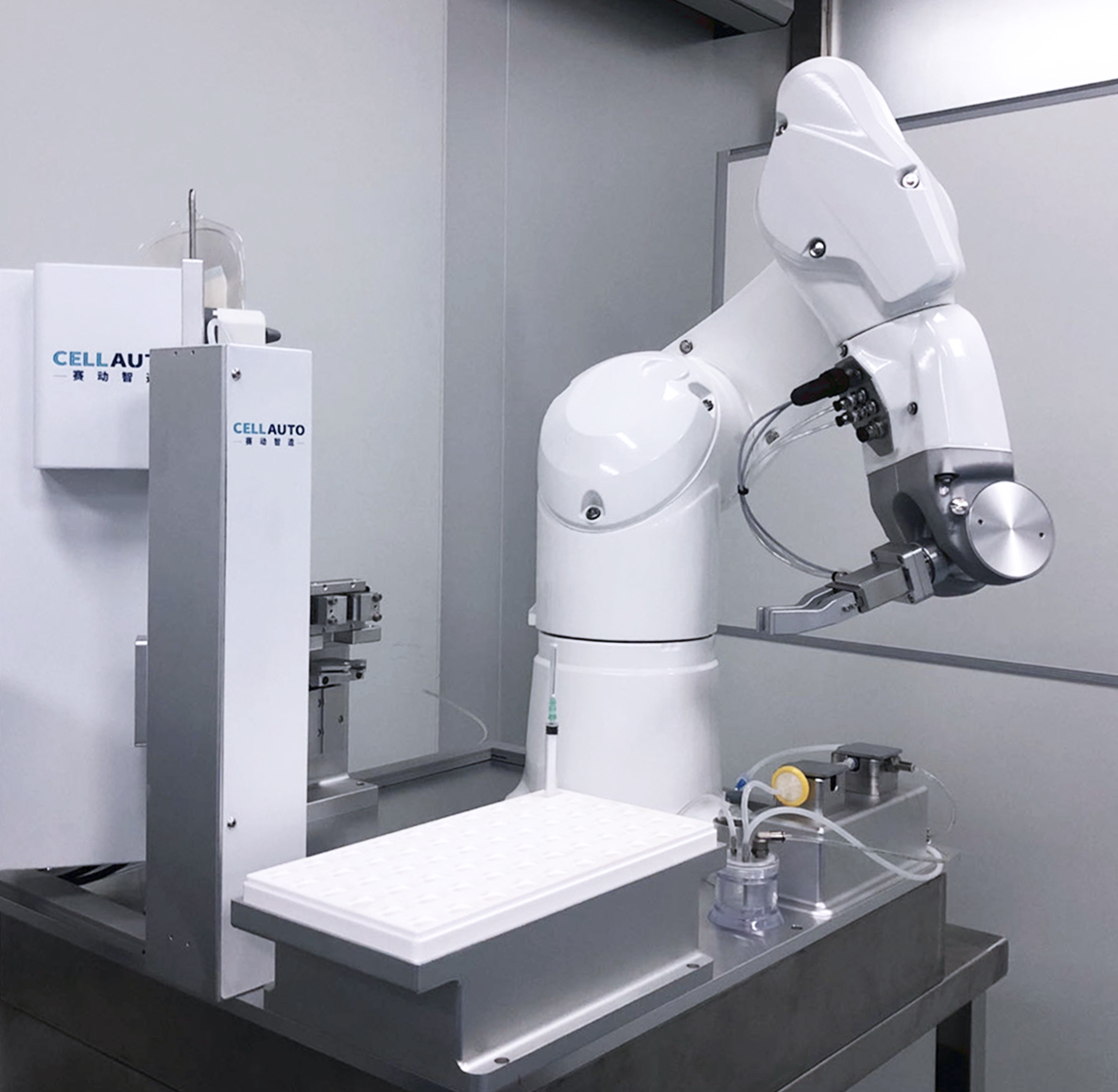

赛动智造放射性药物自动分装仪采用自动化的方式代替人工操作,避免人员受到放射性伤害的危险,也使整个分装操作系统精确、稳定、高效地协同工作,从而实现医用核素药液的高精度、零污染的自动化分装和稀释。

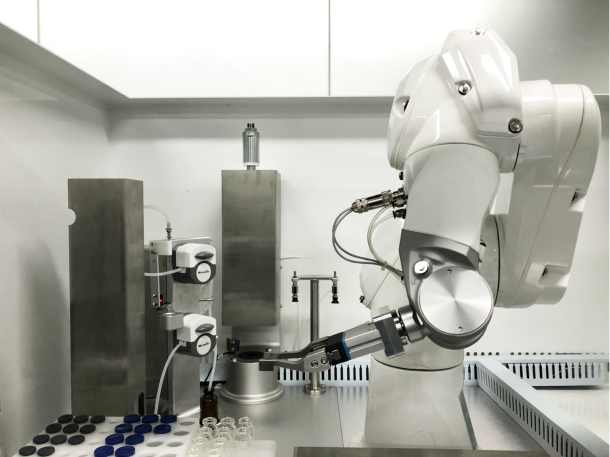

赛动智造放射性药物自动分装仪分装流程:人工把管路耗材安装在指定位置→西林瓶、胶塞、铝盖整体托盘传送到指定工位→开始工作→机械手抓取西林瓶放到注液工位→蠕动泵开始注液→注液同时机械手抓取铝盖放到真空吸附等待工位1→机械手抓取胶塞放到真空吸附等待工位2→机械手抓取注液完毕西林瓶到工位2装入胶塞→继续到工位1加装铝盖→机械手带瓶到压盖工位→压盖完成→机械手抓取压盖完成的西林瓶到活度检测工位进行活度测试→测试完成→机械手抓取活度检测完毕的西林瓶送入出口位置→机械手松开,西林瓶掉入指定出口位置完成一个工作循环。

主要特点

① 采用六轴机械臂设计,动作平稳,整体简洁美观大气;

② 采用进口原装蠕动泵分液,分液精度高;

③ 结构单元采用不锈钢罩包裹,保证封闭无死角,便于清洁;

④ 集成了发泡测试功能;

⑤ 定制系统,只可运行分装仪控制软件;

⑥ 控制软件有多级权限,按需方级别设定密码保护和执行权限。

主要性能参数

工作模式 人工入料+自动分装
单批次数量 20瓶/批次
单瓶分装时间 <60秒
分装活度误差 ±5%
额定功率 1KW
动力电压 AC220V
控制电压 DC24V
工作气压 0.7MPa
